Приветствую вас, уважаемые любители антенн! Как поставщика разъемов MCX, меня часто спрашивают о диаграмме направленности разъемов MCX в антенных приложениях. Итак, я решил сесть и написать этот блог, чтобы поделиться тем, что я знаю, и прояснить любую путаницу.
Прежде всего, давайте быстро разберемся, что такое разъем MCX. Разъемы MCX — это небольшие ВЧ-коаксиальные разъемы, которые широко используются в антенных системах, особенно в приложениях, где пространство ограничено. Они обеспечивают надежное соединение и хорошие электрические характеристики на высоких частотах.
Теперь перейдем к основной теме – диаграмме направленности. Диаграмма направленности антенны описывает, как антенна излучает или принимает электромагнитные волны в космосе. Это важнейшая характеристика, поскольку она определяет зону покрытия антенны и ее способность эффективно общаться. Но вот в чем дело: сам разъем MCX не имеет диаграммы направленности. Это всего лишь разъем! Однако он играет значительную роль в общей диаграмме направленности антенной системы, частью которой он является.
Видите ли, разъем MCX отвечает за передачу RF-сигнала между антенной и остальной частью системы. Любое несоответствие или потеря импеданса в разъеме может повлиять на характеристики антенны и, следовательно, на ее диаграмму направленности. Например, плохой контакт разъема MCX может привести к отражению сигнала. Эти отражения могут привести к изменению фазы и амплитуды сигнала, достигающего антенны, что, в свою очередь, может исказить диаграмму направленности.
Давайте подробнее рассмотрим, как различные типы разъемов MCX могут влиять на диаграмму направленности антенны. У нас есть прямые и прямоугольные разъемы MCX, а также разъемы типа «мама».

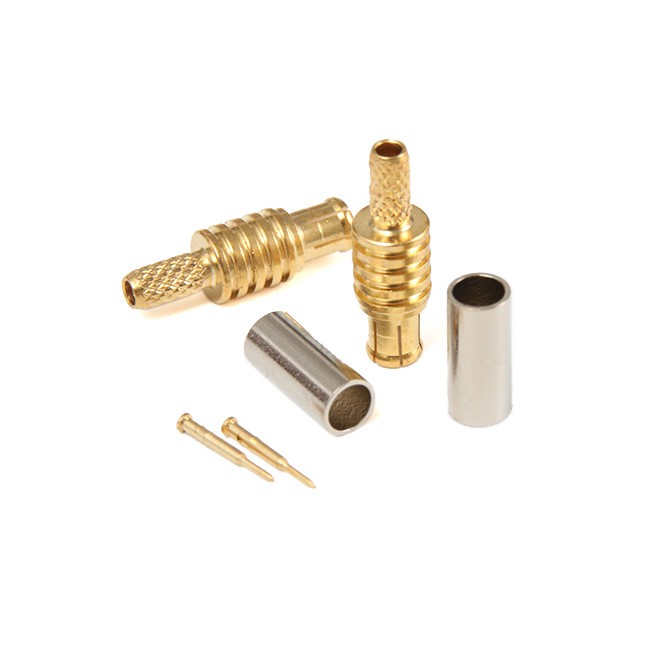

Разъем MCX для обжима RG316 RG174 MCX - C - J1,5популярный выбор. При использовании этого разъема необходим правильный процесс обжима. Если обжим слишком слабый или слишком тугой, это может привести к изменениям импеданса. Эти изменения могут привести к тому, что антенна будет излучать в неожиданных направлениях или уменьшить ее усиление в желаемом направлении. Например, если сопротивление отключено, антенна может оказаться не в состоянии излучать сигнал равномерно в определенном секторе, что приведет к искажению диаграммы направленности.

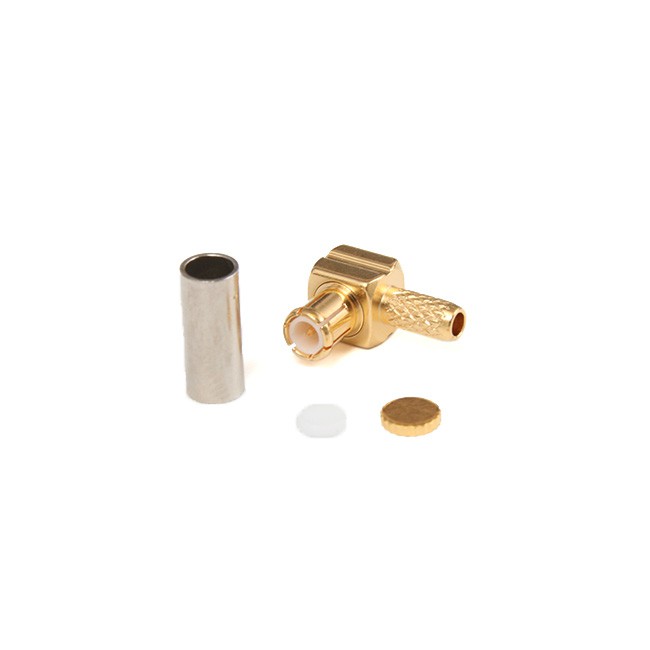

Прямоугольный разъем MCX для RG316 RG174, тип обжима MCX - C - JW1.5обеспечивает гибкость установки антенны, особенно в ограниченном пространстве. Однако конструкция под прямым углом также может создать некоторые проблемы. Изгиб разъема может привести к дополнительным потерям сигнала и сдвигу фазы. Эти эффекты могут накапливаться и оказывать заметное влияние на диаграмму направленности антенны. Сигнал может быть ослаблен больше в одном направлении по сравнению с другими, изменяя форму диаграммы направленности.
Гнездовой разъем MCX, микрополосковый тип MCX - KFDчасто используется в антенных устройствах на печатных платах (PCB). При интеграции этого разъема с антенной на печатной плате решающее значение имеют расположение и подключение к микрополосковой линии. Любое смещение или неправильная пайка могут нарушить поток сигнала и изменить характеристики излучения антенны. Например, если пайка создает короткое замыкание или разрыв цепи, это может полностью испортить способность антенны излучать по назначению.
Чтобы убедиться, что разъем MCX не оказывает негативного влияния на диаграмму направленности антенны, существует несколько рекомендаций. Во-первых, всегда выбирайте качественные разъемы MCX. Разъемы низкого качества с большей вероятностью будут иметь производственные дефекты, которые могут привести к проблемам с импедансом. Во-вторых, соблюдайте правильные процедуры установки. Будь то обжатие, пайка или соединение разъемов, очень важно делать все правильно. В-третьих, проведите тщательное тестирование. Используйте сетевые анализаторы и другое оборудование для радиочастотного тестирования, чтобы проверить сопротивление и целостность сигнала на разъеме и антенной системе в целом.
Еще одним фактором, который следует учитывать, является частота работы. Разные частоты могут по-разному взаимодействовать с разъемом MCX и антенной. На более высоких частотах эффекты рассогласования импедансов и потери сигнала становятся более выраженными. Поэтому при проектировании антенной системы для высокочастотных применений необходимо уделить особое внимание выбору и установке разъема MCX.
В некоторых случаях диаграмму направленности антенной системы может потребоваться скорректировать для конкретных приложений. Например, в беспроводной сенсорной сети вам может потребоваться, чтобы антенна имела более всенаправленную диаграмму направленности, чтобы покрывать большую территорию. Или в системе связи «точка-точка» может быть предпочтительнее направленная диаграмма направленности. Разъем MCX может стать частью решения для достижения желаемых схем. Тщательно выбрав правильный тип разъема и обеспечив правильную установку, вы сможете точно настроить характеристики антенны.
Как поставщик разъемов MCX, я своими глазами видел, как качество разъема может улучшить или испортить антенную систему. Мы предлагаем широкий ассортимент разъемов MCX, которые разработаны с учетом самых высоких стандартов производительности. Наши разъемы изготовлены с высокой точностью, чтобы минимизировать изменения импеданса и потери сигнала, помогая вам достичь наилучшей диаграммы направленности для ваших антенн.
Если вы ищете разъемы MCX для своих антенных проектов, я рекомендую вам обратиться к нам. Если вам нужна помощь в выборе правильного разъема, понимании того, как он повлияет на диаграмму направленности вашей антенны, или вы просто хотите обсудить ваши требования, мы здесь, чтобы помочь. Мы можем работать вместе, чтобы обеспечить максимальную производительность вашей антенной системы.
В заключение, хотя разъем MCX не имеет собственной диаграммы направленности, он оказывает существенное влияние на диаграмму направленности антенной системы, к которой он подключен. Уделяя внимание качеству, установке и частоте, вы можете использовать разъемы MCX для оптимизации характеристик вашей антенны. Поэтому не стесняйтесь обращаться к нам, если вы ищете надежные разъемы MCX для вашего следующего антенного проекта.
Ссылки
- «Схемы связи ВЧ и СВЧ», Маттеи, Янг и Джонс.
- «Теория антенн: анализ и проектирование», Константин А. Баланис.
